Разборка карабина Hi-Point

16 августа 2013

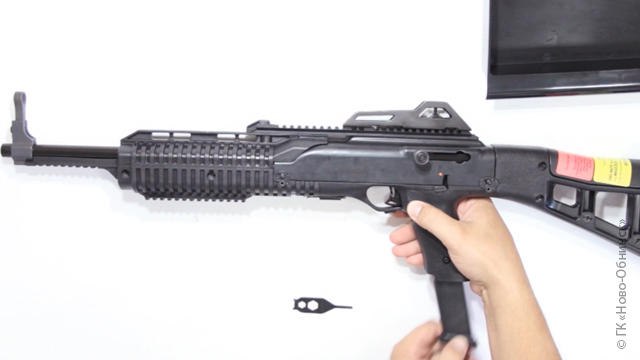

1. Извлекаем магазин из карабина.

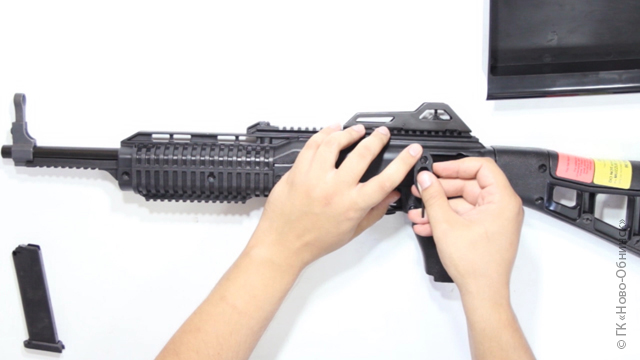

2. При помощи ключа из комплекта откручиваем и вынимаем рукоятку затвора.

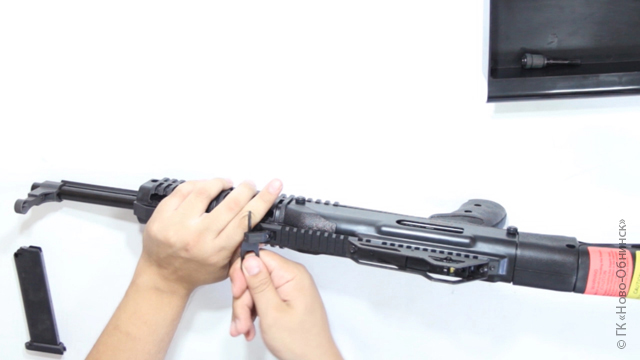

3. При помощи того же ключа или другого подходящего инструмента, приподнимаем фиксатор верхней части цевья и выводим цевье из зацепления.

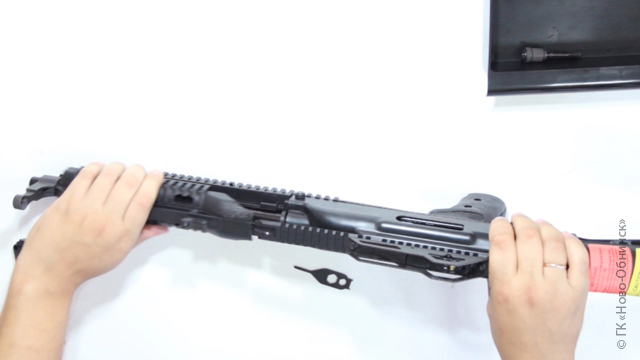

4. Продольным движением вперед снимаем верхнюю часть цевья.

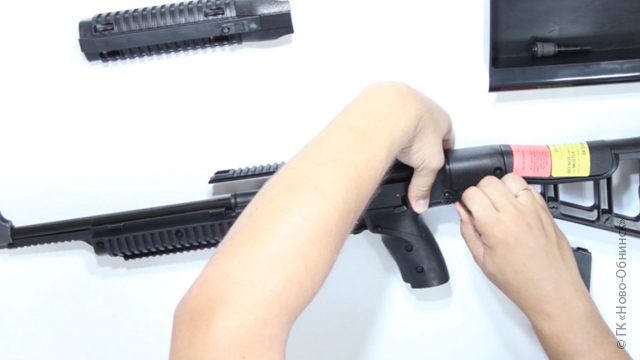

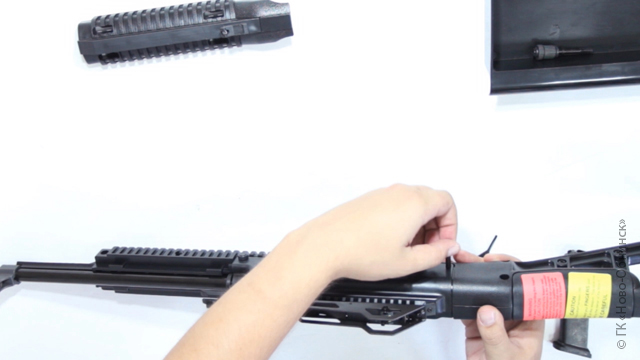

5. Проворачиваем замки, фиксирующие штифты по часовой стрелке. Это их освободит. Для удобства лучше притопить штифты с обратной стороны.

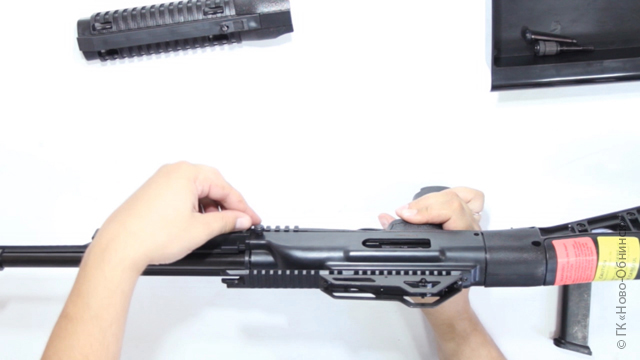

6. Извлекаем штифты.

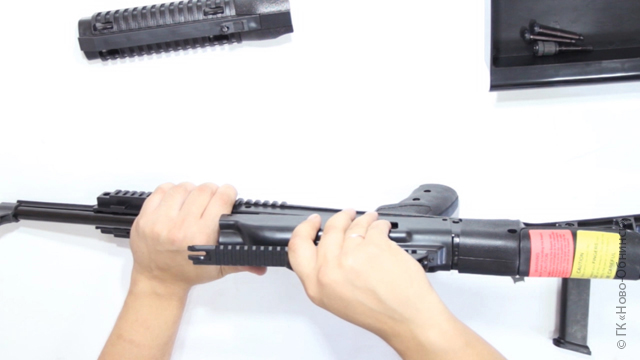

7. Приподняв верхнюю часть коробки в передней части — снимаем ее.

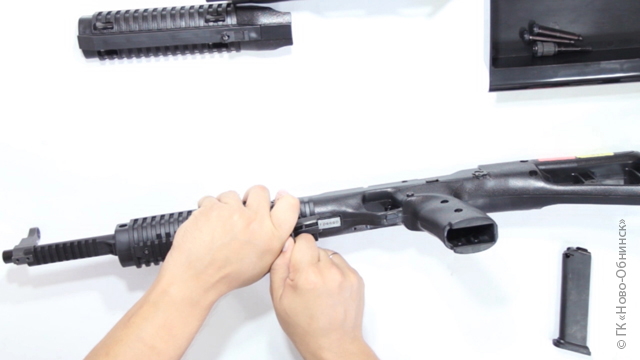

8. При помощи ключа или отвертки снимаем фиксирующую пластину в нижней части карабина.





9. Отделяем ложе.

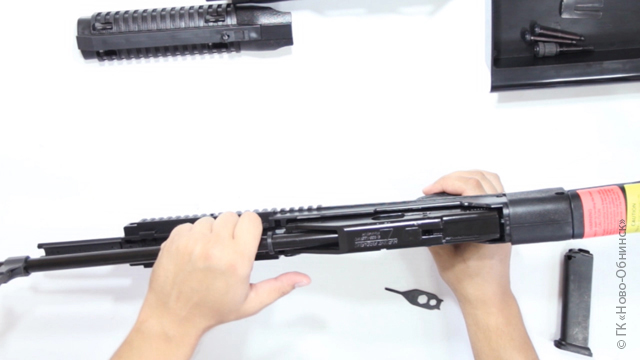

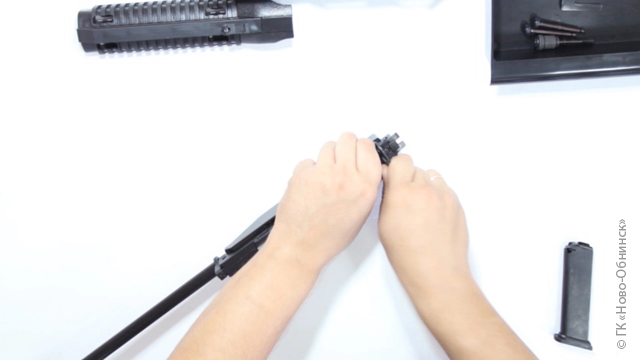

10. Сдвигаем по направлению назад крепежную пластину так, как указано на картинке.

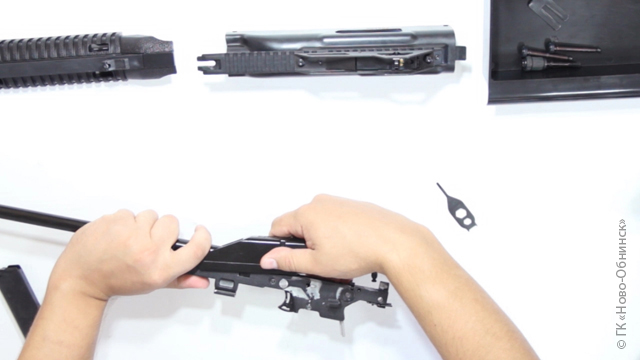

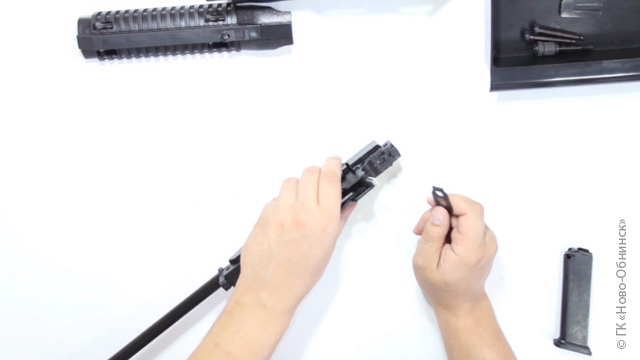

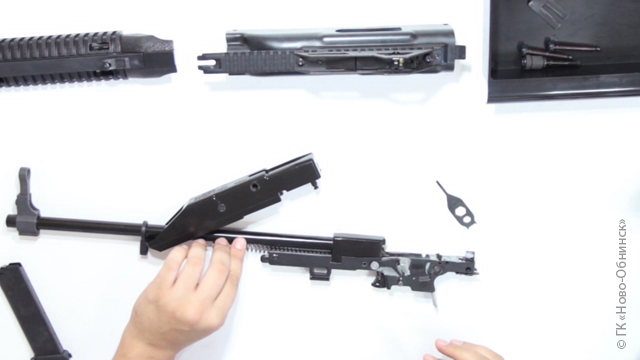

11. Отведя затвор немного назад и вверх, движением вперед снимаем его со ствола.







Такой разборки достаточно для обслуживания карабина. Сборка производится в обратной последовательности.
