Пистолет Jericho 941

24 февраля 2012

Автор статьи участник оружейного форума talks.guns.ru — Calex





Недавно купив этот пистолет, естественно, заинтересовался дополнительной информацией о нём.



Что нарыл, выкладываю, его цельного обзора здесь ещё не было. Вначале о названии. Иерихон — город в Израиле. Имя звучное и знаменитое. А вот цифры? Оказалось, что «941» обозначает калибры, в которых первоначально пистолет выпускался. 9 мм и .41 «Экшн Экспресс». Была предусмотрена возможность заменой нескольких деталей (ствол, магазин, возвратная пружина) преобразовать пистолет из калибра в калибр. Затвор использовался тот же, поскольку диаметр донца гильзы у используемых патронов совпадает.



Но калибр .41 «Экшн Экспресс» так и не стал популярен, а количество заинтересованных в замене калибров пользователей довольно ограничено. Поэтому производство модификаций «Иерихо» .41 было прекращено, а вместо него введены модификации под популярные .40 «Смит & Вессон» и .45 АСР.

Пистолет использует принцип запирания с коротким ходом ствола Кольта-Браунинга. Два выступа в верхней части ствола перед патронником при закрытом затворе помещаются в соответственных пазах во внутренней стороне затвора. Внизу под патронником сделан выступ с фигурным пазом, в котором помещена ось задержки затвора. При отдаче, после выстрела ствол и затвор вначале идут назад, сомкнутые вместе. Взаимодействуя фигурным пазом с осью затворной задержки, казённик ствола опускается, после чего расцепляется с затвором. Затвор продолжает движение назад, ствол остается на месте, возвратная пружина сжата. После достижения крайнего заднего положения затвор под действием возвратной пружины идёт вперёд, опять смыкается со стволом и вместе с ним достигает крайнего переднего положения.



На дизайн «Jericho» явно повлиял пистолет «Desert Eagle». Но смысл в такой форме есть.



Массивная передняя часть рамы перемещает центр тяжести всего оружия вперед и уменьшает задирание оружия кверху в момент выстрела. Затвор при перезарядке скользит по направляющим с внутренней стороны рамки, которые тянутся от одного конца рамы до другого. Это позволяет уменьшить люфты между затвором и рамкой, что улучшает точность стрельбы. А также позволило получить пистолет с гладкими боковыми поверхностями и уменьшить загрязнение внутренних частей. Сам затвор получился достаточно низкий, но форма задней верхней части затвора улучшает возможность хвата затвора для заряжания оружия. Рамка пистолета изготовлена из качественной стали. Выпускается и вариант с рамкой из пластмассы, что даёт около 200 грамм выигрыша в весе.

Затвор также изготовлен из стали высокого качества. Форма окна для выбрасывания гильзы в затворе традиционная. В сравнении с пистолетами, в которых сцепление ствола с затвором построено по модифицированному принципу Браунинга с фигурным выступом патронника, «Иерихон» предоставляет стрелку несколько меньше возможности контролировать запирание затвора.



На левой стороне пистолета находятся рычажки затворной задержки и предохранителя. У самой старой, базовой модели «941» (без индексов) рычаг предохранителя находится на затворе.



У более поздних модификаций рычаг предохранителя перенесён на рамку, эти модели имеют в названии индекс «F» (например Jericho 941F). Кнопка фиксатора магазина находится в районе нижней части спусковой скобы и при необходимости может быть переставлена с левой стороны на правую. Формы рычагов затворной задержки и предохранителя очень удобны, они одинаково легко перемещаются вверх и вниз большим пальцем руки.



Стволы пистолетов кованые, полигональные, что увеличивает ресурс ствола, уменьшает рассеивание при стрельбе и облегчает чистку. Поверхность ствола хромирована.



Низкое размещение ствола обеспечивает небольшой подброс оружия в момент выстрела и уверенный контроль оружия при быстрой стрельбе. В пистолете можно использовать магазины различной ёмкости. Магазины с шахматным расположением патронов и однорядным выходом унифицированы с другими достаточно популярными марками пистолетов, что увеличивает выбор аксессуаров.



В пистолетах «Jericho» применён традиционный УСМ с внешним курком. Форма курка позволяет легко им манипулировать при взведении и ручном спуске. Курок имеет боевой и предохранительный взвод.



У различных модификаций пистолетов бывают три варианта УСМ:

— Стандартный вариант с УСМ простого и двойного действия (с самовзводом).

— УСМ только простого действия. Встречается в моделях предназначенных для полиции и моделях для спортивной стрельбы. Возможна установка этого УСМ и в стандартную модель.

— УСМ только двойного действия. Курок автоматически возвращается в переднее положение при каждом цикле перезарядки. Стрельба возможна только самовзводом. Предохранительный взвод курка также отсутствует.



Даже при стрельбе самовзводом УСМ действует очень ровно, прикладываемое к спусковому крючку усилие возрастает равномерно, без резкого увеличения сопротивления.



Тем более это относится к стрельбе с уже взведённым курком.



Конструкция УСМ продуманная, с симметричными спусковыми тягами, и равномерным распределением прикладываемой силы.



Сила, прикладываемая к двум симметричным ветвям спусковых тяг направлена точно по продольной оси пистолета, предотвращая внутренние напряжения, в отличии от асимметрических конструкций.



Модификации пистолета «Jericho» могут быть снабжены двумя вариантами системы безопасности.



1) Рычаг предохранителя. Рычаг внешнего предохранителя с двумя состояниями — верхний (заперто) и нижний (готов к действию). Оружие можно поставить на предохранитель независимо от положения курка (взведён, спущен, или на предохранительном взводе)



Во всех этих случаях УСМ полностью заблокирован. Только если курок находится во взведённом состоянии, затвор можно передёрнуть.



2) Рычаг безопасного спуска курка. Первоначально такой вариант системы безопасности был возможен только для первой модели Jericho 941, (c предохранителем на затворе), но теперь это доступно также для всех других.



Элементы дополнительной безопасности:

— Курок можно поставит на предохранительный взвод, взводя его пальцем или с помощью механизма двойного действия, немного нажав на спусковой крючок.

— Длина бойка недостаточна для достижения капсюля без удара курка. Только при ударе курка боек приобретает необходимую инерцию для преодоления сопротивление пружины бойка.

— Независимая система безопасности бойка блокирует его независимо от состояния курка и не допускает его движение вперед с последующим накалыванием капсюля. Для этого боёк блокируется находящимся в его вырезе штифтом.

— Разблокировка бойка происходит только при полном нажатии на спусковой крючок непосредственно перед выстрелом. Причём разблокировка бойка здесь происходит не со сжатием пружины штифта, а её освобождением. Поэтому если по какой-либо причине затвор не полностью закрыт, то и разблокировка бойка невозможна.



Такой комплекс систем безопасности практически полностью исключает возможность случайного выстрела.

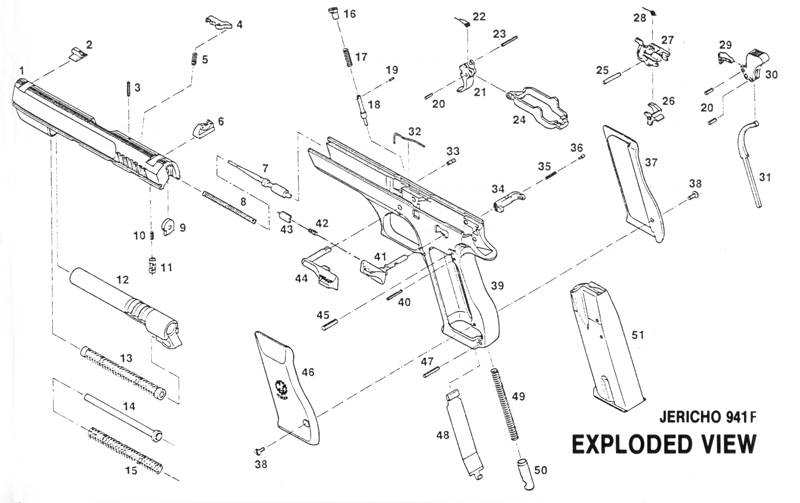

Неполная разборка





Пистолет разбирается на шесть частей — ствол, затвор, рамка, возвратная пружина, затворная задержка и магазин. Инструменты для разборки не нужны.



Для неполной разборки надо сначала взвести курок.





Затем немного сместить затвор назад, до совпадения рисок на рамке и затворе. Надавив справа на конец оси затворной задержки, вынимаем её слева. Теперь затвор вместе со стволом и возвратной пружиной просто вынимаем из рамки движением вперёд.



Далее вынимаем из кожуха затвора ствол и возвратную пружину. Всё. При необходимости дальнейшей разборки, её лучше доверить Оружейному Мастеру.





Чтобы собрать пистолет, в затвор помещаем ствол и присоединяем возвращающую пружину, после чего затвор вставляем в рамку и смещаем назад, до совпадения рисок на рамке и затворе.



Теперь вставляем на место задержку затвора и отпускаем затвор.



Пистолет имеет множество модификаций. В обозначении модели содержится информация о его размерах, материале рамы, типе УСМ и размещении предохранителя. Базовая модель с предохранителем на затворе не имеет буквенных индексов.



Индекс F (Frame) означает предохранитель на рамке



или R (Right), дополнительный рычаг предохранителя с правой стороны рамки



L (Lite) — модель с рамкой из пластика (в сочетании с индексом F или R)



Буква W в обозначении пистолета свидетельствует о наличии в нижней части полимерной рамы рельса для монтировки всевозможных аксессуаров.



B (Baby) — компактная модификация с укороченным стволом и ручкой.



S (Short) — вариант с укороченным стволом и полноразмерной рукояткой.



Технические данные основных модификаций:



Jericho 941



Калибры 9×19 мм и .40 S&W.



Длина ствола — 112 мм.



Магазины на 12 патронов для калибра .40 «S&W» и 16 патронов для калибра 9×19.



Вес без магазина — 1000 г.



Вес пустого магазина — 90 г,



полного — 290 г.



УСМ простого и двойного действия с двусторонним предохранителем / декокером на затворе.



Jericho 941F



Калибры 9×19 мм «Парабеллум», .40 S&W и .45 АСP.



Длина ствола — 112 мм.



Магазины на 12 патронов для калибра .40 «S&W» и 16 патронов для калибра 9×19.



Вес без магазина — 1000 г.



Вес пустого магазина — 90 г,



полного — 290 г.



УСМ простого и двойного действия, рычаг предохранителя с одной стороны на на раме.



Jericho  941FS



Длина ствола сокращена до 96 мм.



Вес 920 г.



В остальном такой же, как «Jericho» 941F.



Jericho 941RS



От модели 941FS отличается только двусторонним рычагом предохранителя.



Jericho 941FB/RB



Компактные варианты с укороченным стволом и рукояткой. Используют магазины уменьшенной емкости, но возможно применение и стандартного магазина.



Jericho 941FBL/Jericho 941RBL



От 941FB и 941RB отличаются рамой из пластиката, вес пистолета уменьшен до 680 г.



Jericho IPSC



Сконструирован, как оружие для спорта соответственно по условиям Международной Конфедерации Практической Стрельбы.



Калибр 9×19 мм.



Длина ствола увеличена до 133 мм.



Вес без боеприпасов 1200 г.



УСМ только простого действия с рычагом предохранителя на раме с одной стороны.



На рынке США пистолеты «Jericho» могут продавать также под другими названиями, что создаёт некоторую путаницу. («Бэби Игл», «Узи Игл», «Бэби Десерт Игл» и т.д)



Пистолеты серии «Jericho» удобно вытаскиваются из кобуры, оружие сразу ложиться в ладонь.



В руке пистолет держать удобно, легко.



Оружие замечательно сбалансировано, форма ручки очень эргономична.



Анализируя свойства пистолетов «Йерисхо», можно сделать вывод, что:



— конструкция пистолета очень удачна, хотя и не вполне соответствует последним модным тенденциям в области производства оружия;

— конструкция позволяет создавать много моделей, не меняя принцип действия и сохраняя до 85% взаимозаменяемых деталей;



Пистолеты серии «Jericho» — отличное оружие для гражданских лиц (для стран, где это разрешено законодательством — прим.). Широкий выбор моделей удовлетворяет самые разнообразные вкусы и потребности.



Основные используемые материалы:

http://www.waronline.org/IDF/Articles/pistols.htm

http://www.sargs.lv/arhivs/2003/Julijs/new_brunojums.html

http://world.guns.ru/handguns/hg44-r.htm

http://www.google.lv/

http://talks.guns.ru/forummisc/search



И личные впечатления.

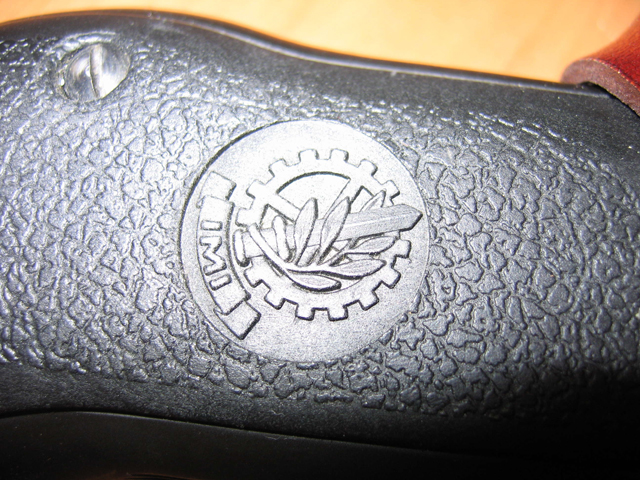

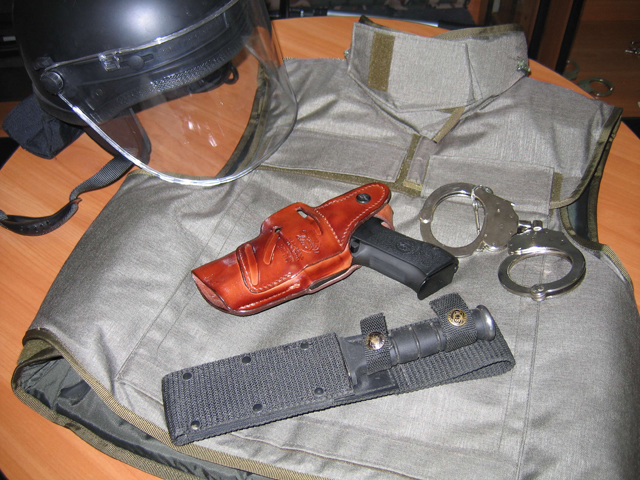

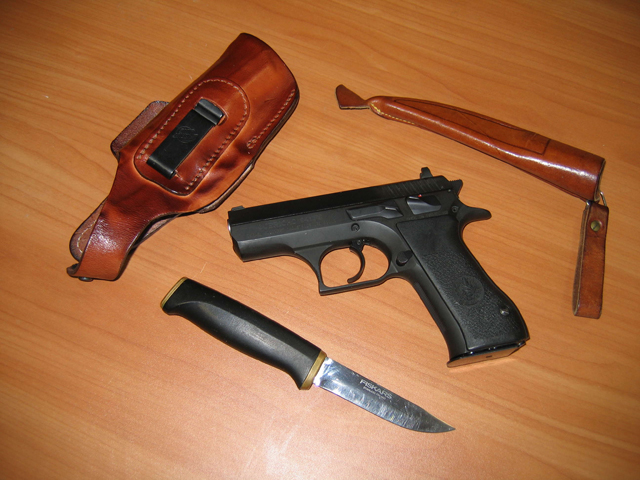

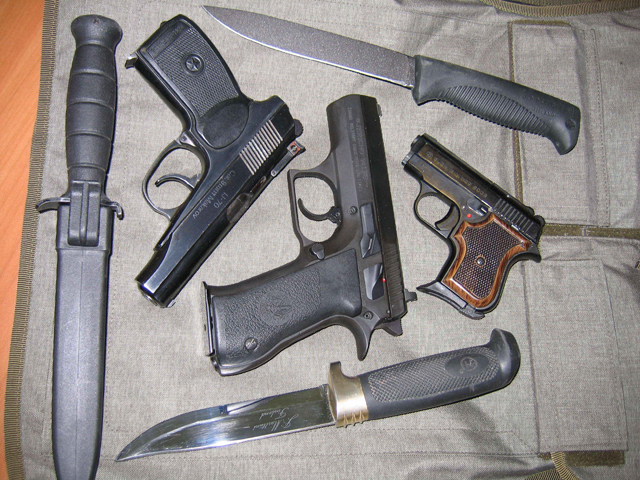

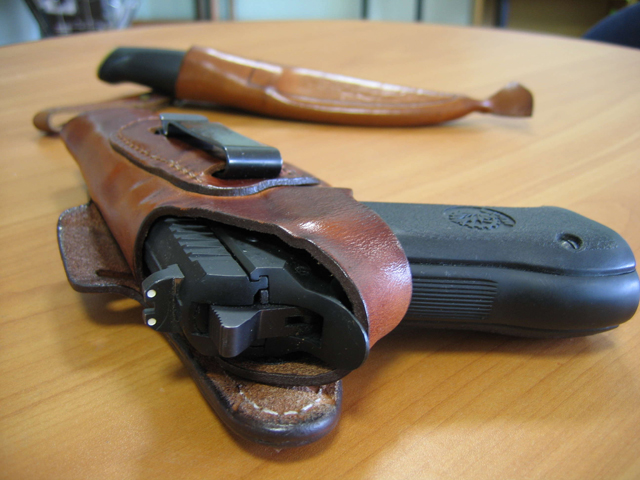

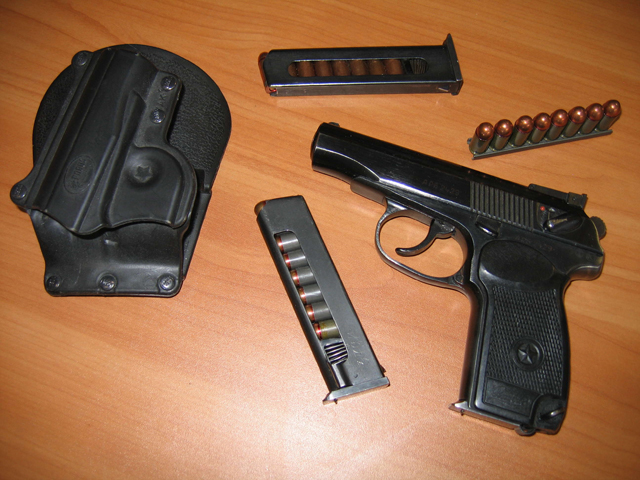

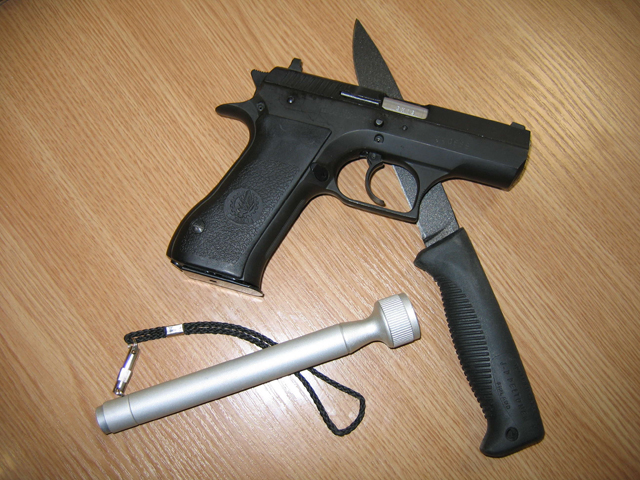

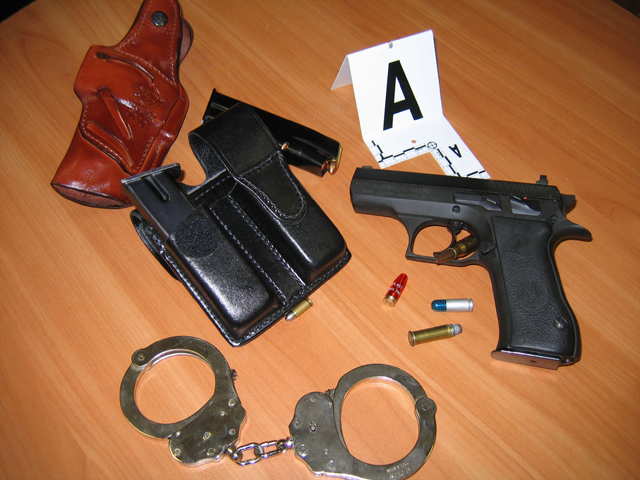

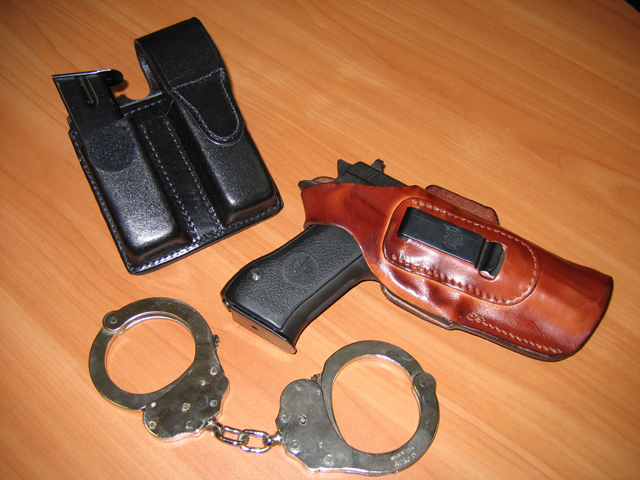

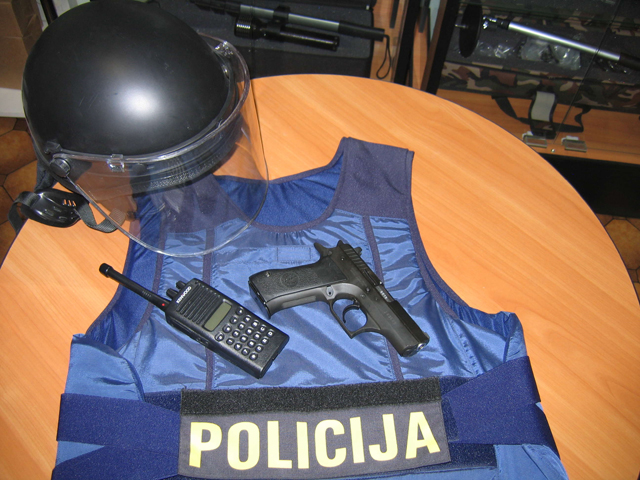

Фотографии автора:























См. так же — Фотогалерея Baby Desert Eagle (Steel Model) и Фотогалерея Baby Desert Eagle (Polymer Model)
